宜興市Dingfanの新しいエネルギー技術Co.、株式会社
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Custom OEM |
| 証明: | ISO 9001:2015, RoHS, REACH, SGS |
| モデル番号: | SP-BT-E001 |
| 最小注文数量: | 1000個 |
| パッケージの詳細: | PE袋+カートンボックス+パレット;ご要望に応じてカスタムパッケージも利用可能 |
| 受渡し時間: | 7～15営業日 |
| 支払条件: | T/T、L/C、ペイパル、ウェスタンユニオン |
| 供給の能力: | 5,000月1000枚 |
| 材料: | 真鍮 C2600/H65/H62/C3604 | 材料の厚さ: | 0.1mm - 1.5mm |
|---|---|---|---|
| 許容範囲: | ±0.02mm | スタンピング速度: | 最大400SPM |
| 表面処理: | 錫メッキ、金メッキ、銀メッキ、ニッケルメッキ、部分メッキ | コネクタの種類: | PCB ヘッダー ピン、圧着端子、スプリング コンタクト、バスバー コネクタ |
| モールドタイプ: | 順送金型、複合金型 | カビ材料: | SKD11、DC53、ASP23、超硬 |
| 金型の寿命: | 100万～500万ショット | 応用: | PCB コネクタ、ワイヤーハーネス、カーエレクトロニクス、家庭用電化製品 |
| 描画形式: | STEP、IGES、DWG、PDF、STP | 品質管理: | 全数画像検査、三次元測定機、プロファイルプロジェクター、顕微鏡 |
| ハイライト: | 真鍮コネクタ端子スタンピング、プログレッシブダイ精密スタンピング、電子コンタクトピンOEM,Progressive Die Precision Stamping,Electronic Contact Pin OEM |
||

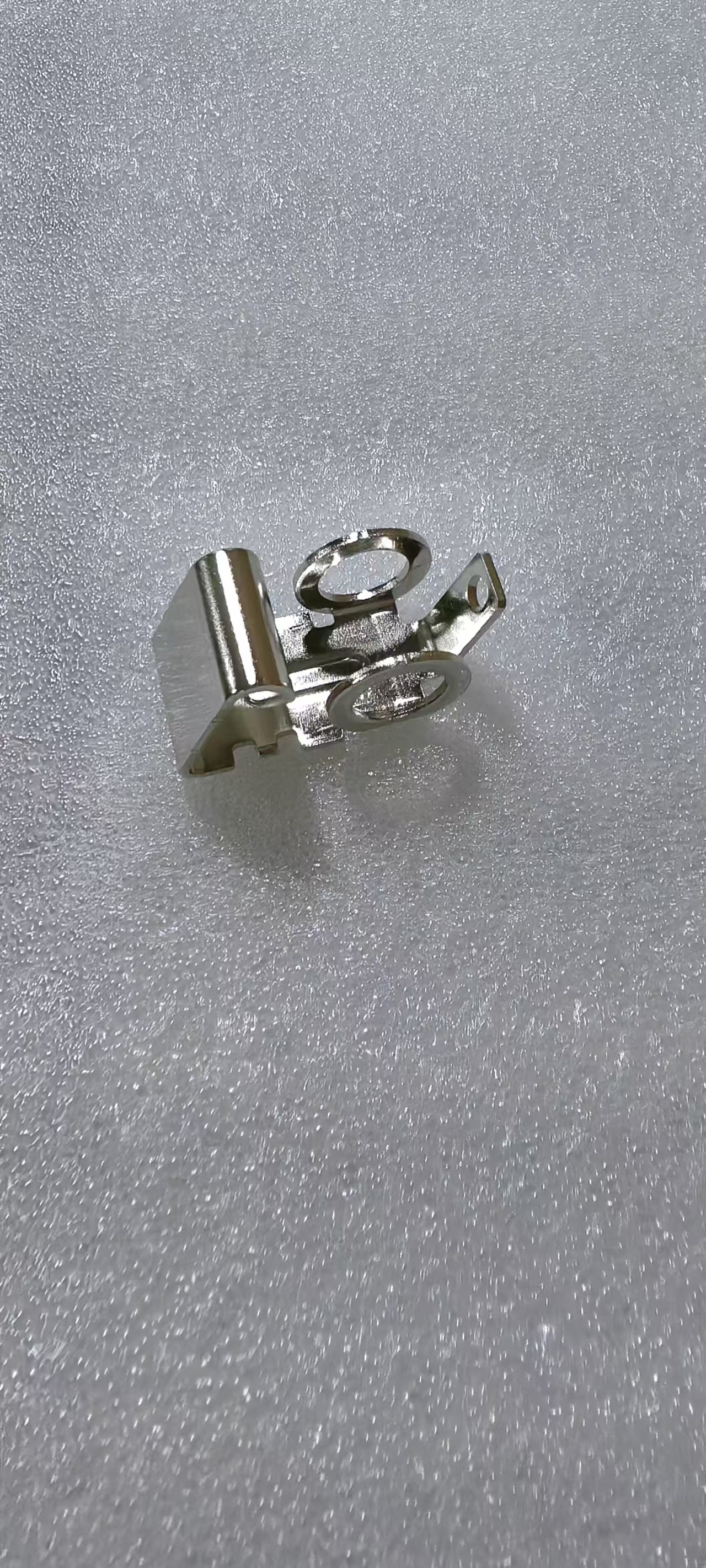

この精密な銅のスタンピング電子コネクタ端末は 先進的なダイスタンピング技術を使用して製造されています膨大な電子インターコネクトアプリケーションの特殊な精度と可複性C2600/H65 の銅条材から製造されたこれらのスタンプされた端末は,毎分400 ストロークまでのスタンプ速度で ± 0.02mm の寸法容量を達成します.漸進型型材のアプローチは,パンチを統合しています折りたたみ,形作り,鋳造作業を 一つの連続したプロセスにまとめ,次要処理をなくし,数百万個の部品で一貫した品質を確保します25Tから160Tの容量からなる 30+高速精密プレス生産中にリアルタイムで重要な寸法を監視する直観検査システムで,各生産ラッシュは,Cpk ≥1で統計的プロセス制御を受けます.33 すべての質に重要な特性についてグローバル・エレクトロニクス・ブランドに 15年以上の経験を積んだ メタルスタンプメーカーとして接続端末の信頼性は,自動車ECUを含むミッション・クリティカルなアプリケーションにおける最終製品の性能に直接影響することを理解しています産業用制御システム,消費者電子機器
主要 な 特徴| パラメータ | 仕様 |
|---|---|
| 材料 | 銅 C2600 / H65 / C2680 / C3604 / リンゴ ブロンズ C5191 |
| 材料の厚さ | 0.10mm - 1.50mm |
| 次元容量 | ±0.02mm |
| スタンプ速度 | 400 SPM まで |
| プレス・トナージー範囲 | 25T - 160T |
| 表面塗装のオプション | チン (2-10μm),選択金 (0.05-1.27μm),銀,ニッケル,パラジウムニッケル |
| 菌類タイプ | 進行型,複合型,移動型 |
| 模具素材 | SKD11,DC53,ASP23,V8,カービッド (WC-Co) |
| 菌類 の 平均 寿命 | 1,000,000 - 5,000ショット |
| コネクタの種類 | PCBヘッダーピン,クリップ端末,スプリングコンタクト,IDC端末,バスバーコネクタ |
| 塗装厚さの確認 | XRF 測定 批量単位の証明書 |
| 品質検査機器 | CMM ビジョン測定システム プロフィールプロジェクター デジタル顕微鏡 張力テスト |
| 処理能力 | Cpk ≥1.33 重要な次元について |
| 図形形式が認められる | STEP,IGES,DWG,DXF,PDF,ソリッドワークス |
この精密な青銅スタンプ付き接続端末は,複数の産業の様々な電子接続アプリケーションに対応しています.端末は,信号の整合性と組み立てのエゴノミクスの両方に最適化された挿入力による信頼性の高い電気接触を提供します.電気伝導性,機械的なスプリング保持,電磁気回路,電磁気回路,電磁気回路,電磁気回路,電磁気回路,電磁気回路,電磁気回路など,選択的に金や锡を塗り替えることで生じる環境耐性産業用制御システム,電源配送装置熱管理のために一貫した接触抵抗が不可欠な高電流バスバー接続のためにこれらのスタンプ端末を使用しますスマートフォン,タブレット,ウェアラブルなどの消費電子機器は,0.5mmのピッチの超小型スタンプ端末を必要とします.精密なプログレシブ・ダイ・テクノロジーによってベースステーションコネクタ,RFモジュールを含む電信インフラ設備そして光ファイバートランシーバーは,表面マウント組立プロセスのために,緊密なコプラナリティ制御を持つスタンプされた端末を必要とします..
パッケージと品質保証すべての銅製スタンプ付き接続端末は 乾燥剤を付いた抗静的PE袋に包装され 輸出品の波紋紙箱に詰め込まれます海上または空中貨物輸送のための蒸発された木製パレットに固定され自動ピック・アンド・プレイス組立のためのリールパッケージは,カスタムキャリヤテープ仕様で提供されています.各出荷には,材料工場試験証明書を含む完全なドキュメントパッケージが含まれます.ISO 9001 標準規格では,すべての部品が,標準規格に準拠しています.2015年に認定された品質管理システムで,原材料の熱番号から完成品のロットコードまでの完全な追跡が保証されます.要求に応じて第三者のSGS検査,RoHSおよびREACH適合証明書が提供されます.最初の製品サンプルのための標準的なリードタイムは7-10日です.生産注文は 15~25 営業日以内に出荷されます 生産量と道具の状況によって異なります.
